GaAs晶體
- 產品概述：
- 砷化鎵是一種重要的半導體材料。屬Ⅲ－Ⅴ族化合物半導體。屬閃鋅礦型晶格結構。砷化鎵是半導體材料中，兼具多方面優點的材料,但用它制作的晶體三極管的放大倍數小，導熱性差，不適宜制作大功率器件。
免責聲明：
本站產品介紹內容（包括產品圖片、產品描述、技術參數等）僅用于宣傳用途，僅供參考。由于更新不及時和網站不可預知的BUG可能會造成數據與實物的偏差，請勿復制或者截圖。如果您對參數有異議，或者想了解產品詳細信息及更多參數，請與本公司銷售人員聯系。本站提供的信息不構成任何要約或承諾，請勿將此參數用于招標文件或者合同，科晶公司會不定期完善和修改網站任何信息，恕不另行通知，請您諒解。
如果您需要下載產品的電子版技術文檔，說明書（在線閱覽），裝箱單，與售后安裝條件等文件，請點擊上方的附件下載模塊中選取。商城產品僅針對大陸地區客戶，購買前請與工作人員溝通，以免給您帶來不便。
技術參數產品視頻實驗案例警示/應用提示配件詳情
| 產品名稱
|

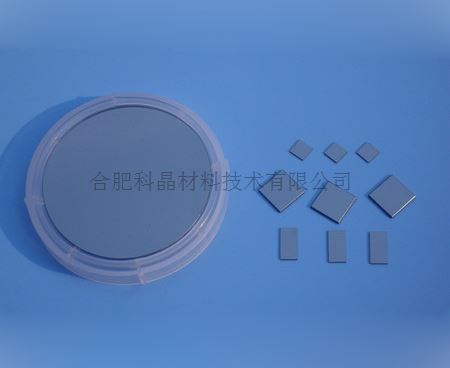

砷化鎵(GaAs)晶體基片
|
| 技術參數
|
晶體結構： | 立方晶系 | 晶格常數： | a=5.6534? | 導電類型： | N型摻Si；N型摻Te；不摻雜；P型摻Ga | 熔點： | 1237°C | 禁帶寬度: | 1.4電子伏 | | 介電常數： | 13.1 | 位錯密度： | <5x103cm^2 等 | 遷移率： | (3500-3600)cm2/vs 等 | 生長方法: | VGF生產方法 |
|
| 產品規格
|
常規晶向： | <100>、<110>、<111> | 常規尺寸： | 10x10x0.35mm；dia2″x0.35mm； | 拋光情況： | 單拋、雙拋 | 表面粗糙度： | <15A | 注：尺寸及方向可按照客戶要求定做。 |
|
| 晶體缺陷
|
人工生長單晶有可能存在晶體內部缺陷。 |
| 標準包裝
|
1000級超凈室100級超凈袋 |
