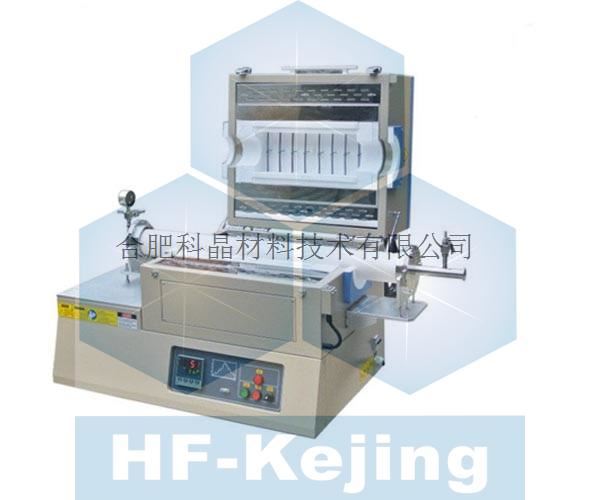

| 設備名稱 | 1200℃微型開啟式管式爐(200mm加熱區,帶密封法蘭和可選尺寸石英管)--OTF-1200X-S （2022.1.17—科晶實驗室審核、科晶技術部審核） |
||||||
| 相關視頻 |
|
||||||
| 產品提示 | |||||||
| 主要特點 | ·采用ABB電器元件 ·采用雙層殼體結構并帶有風冷系統 ·爐膛材料采用高純氧化鋁纖維，能很大程度減少能量損失 ·可以作為模塊，DIY ALD CVD PVD 蒸發爐 回轉爐等（具體請致電） ·采用高純氧化鋁作為爐膛材料，爐膛表面涂有美國進口高溫氧化鋁涂層可以提高加熱效率和爐膛使用壽命; ·安全防護：采用一體式全包圍不銹鋼防護罩，有效起到安全防護作用 |
||||||
| 基本參數 | ·最高溫度: 1200℃（≤30min） ·連續工作溫度: 1100℃ ·推薦升溫速率:≤10℃/min ·加熱區：200 mm ·熱偶：K型熱偶 ·加熱元件：摻鉬鐵鉻鋁合金 ·電壓：220V, 額定功率：1.2KW 更多參數請聯系我們 |
||||||
| 爐體結構 | ·配有一對不銹鋼快接法蘭，采用硅膠密封圈密封 ·石英管口徑可選：Φ25 x 600mm 或 Φ50 x 600mm ·真空度：10-2torr (采用機械泵) ·安裝有一機械壓力表，測量范圍為-0.1～0.15MP |
||||||
| 溫控系統 | · 全自動PID控制和自整定功能 · 50段可編程控制，可根據不同的客戶需求來設定升降溫程序 · 設有超溫及斷偶報警功能
|
||||||
| 真空系統（選配） | · 型號：VRD-8 · 抽氣速率：2.2 L/S · 電機功率：370 W · 極限壓強：5×10-1Pa（不帶負載）； ·如果想要獲得更高的真空度（10-5torr或更高）可選購國產或進口高真空機組
|
||||||
| 可選配件 | ·KF25真空閥門； ·6.35mm卡套式氣體接頭
|
||||||
| 產品在線展示 |
|
||||||
| 產品尺寸 | · 關閉時外形尺寸：900 L x330 W x 390H mm · 開啟時外形尺寸：900 L x440 W x 540 H mm · 尺寸中的長度包含爐管與法蘭長度 · 凈重：約18kg
|
||||||
| 認證 | ·此產品已通過CE認證 證書編號： M.2021.206.C67997 ·若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
||||||
| 質保期 | ·一年保修，終身技術支持。 ·特別提示：1.耗材部分如加熱元件，加熱爐管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。
|
科晶實驗室用此設備做出的部分實驗案例，以供您參考。
燒結案例：
硅鋼退火 | Nb2O5粉 |
| Nb2O5粉（未處理前） Nb2O5粉（處理后）
|
警示 | · 石英管內氣壓不可高于0.02MPa（相對氣壓）； · 由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； · 對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） · 我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 |
應用技術提示 | ·購買前請聯系我們，確定進出氣口以及閥門種類 ·由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加 精確安全 ·當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態 ·進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊并同時保護爐內溫場。 ·石英管的長時間使用溫度＜1100℃ ·設備使用過程兩邊添加管堵，保證恒溫區和法蘭密封性 ·為了獲得更高的潔凈度和真空度，請選用石英管堵 ·管式爐建議坩堝尺寸及建議樣品尺寸對應表：
例如：采用管徑60mm剛玉管，則內徑為50mm，裝樣坩堝尺寸50*40*20mm
石英管管徑60mm，內徑54mm，坩堝尺寸為 100*40*20mm
|
相關可選 |
可選購5英寸的水冷鉸鏈法蘭，并帶有支撐架 備注：鉸鏈法蘭 |

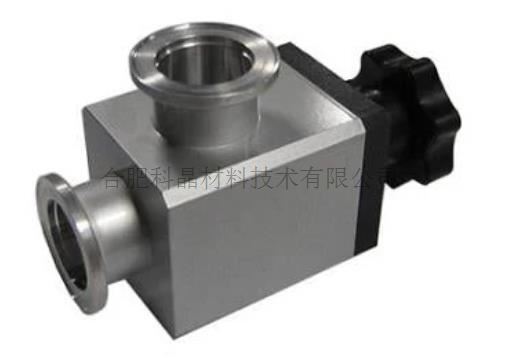

可選購數顯防腐真空計 |  您可能需要在真空端部安裝一個手動擋板閥 |
可選購歐陸型溫控儀表，控溫精確度可以提升到±0.1℃。 |   可選購石英管堵，提高爐管內的潔凈度和幫助獲得高真空 | ||
可選購MTS02-B控溫模塊，可用電腦設置和顯示溫度程序 |
可選購鎧裝K型熱電偶，通過法蘭的鎧裝孔伸入到爐管內部，測量樣品的實際溫度 | ||

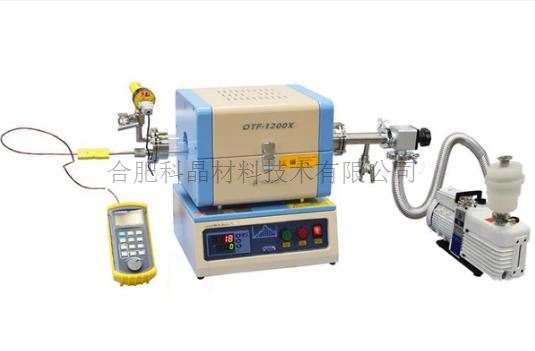

您可以訂購帶真空泵和溫度校準套件的爐子 | |||
