| 產品名稱 | ? 1200℃帶超聲霧化以及進料系統的立式爐-OTF-1200X-VT-USPA |
| 產品提示 | 1、多種配件可選提示 2、特殊設備尺寸設備 3、科晶實驗室邀請?zhí)崾?nbsp; 4、配件妥善保管提示 |
| 產品特點 | ? 雙溫區立式管式爐可用于加熱樣品。 ? 容積式喂料器可將固態粉料不斷送入管式爐中進行連續燒結或熱處理。 ? 超聲霧化模塊可利用低振動能量將液體霧化，之后利用自重或低壓壓縮空氣噴 入管式爐中。 ? 立式管式爐容積式喂料器超聲霧化模塊。 ? 以用來制備PVD、CSS或CVD涂層。 |
| 基本參數 | ? 功率：總功率6KW 每個溫區: 3KW ? 電源:208-240V AC 單相，50/60 Hz ? 最高工作溫度:1200°C (<1 hr)每個溫區 ? 連續工作溫度:1100°C每個溫區 ? 加熱速率:<= 20℃/min. ? 控溫精度:+/- 1℃ ? 爐管尺寸:OD：100mm*ID：95mm*L1000mm ? 爐管材質:氧化鋁管堵可懸掛在頂部法蘭處避免熱輻射 爐管升級：可用莫來石管（60mm-100mm）代替石英管，管式爐的使用溫度可升至1250℃(另收費) ? 加熱元件:1300℃ 摻鉬鐵鉻鋁 ? 加熱區長度: 200mm（溫區1） 200mm（溫區2） 總加熱長度：400mm ? 恒溫區長度:300mm（兩溫區設置同樣溫度） ? 真空度:10E-2 Torr（用機械泵） 10E-5 Torr （用分子泵） 漏氣率 < 5 mTorr / min. ?溫控系統: 采用PID方式調節溫度，可設置50段升降溫程序 具有超溫及斷偶報警功能 通信端口：RS485 可安裝PC控制軟件對數據進行實時采集（需另購） |
| 外形尺寸 | ? 550mm(L) x 380mm(W) x 520mm(H)（不含移動架） ? 600mm(L) x 600mm(W) x 1200mm(H)（包含移動架） |
| 凈重 | ? 約 80 kg （不含移動架） |
| 認證 | ? 若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證 |
| 質保期 | ? 一年質保期，終生維護（相關耗材除外，如爐管加熱元件密封圈易耗件） |
應用技術提示 | ·購買前請聯系我們，確定進出氣口以及閥門種類。 ·石英管的長時間使用溫度＜1100℃。 ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。 ·若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）。 了解怎樣用立式爐對樣品進行淬火 ? 用傳統的方法將懸掛絲剪斷，樣品墜落（圖一、二） ? 使用電磁閥使樣品墜落（圖三） ? 可將此立式爐改造為HPCVD（混合物理化學氣相沉積實驗爐）（圖四） ? 也可用此設備來對樣品進行焊接(圖五） 圖一 圖二 圖三 圖四 圖五 |
警示 | ? 爐管內氣壓不可高于0.02MPa。 ? 由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，建議在本公 司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全。 ? 當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當，保持在常壓狀態。 ? 進入爐管的氣體流量需小于200SCCM，以避免冷的大氣流對加熱石英管的沖擊。 |
密封法蘭 | 1.上端法蘭上焊有一吊環，以方便用高溫絲將樣品吊在爐管中進行燒結
2.可選：本公司生產的帶鉸鏈?zhǔn)椒ㄌm
3.多種接頭可選
| ||||||||||
真空計
| ? 可選用進口的防腐型數字式真空計進行真空度測量
| ||||||||||
真空系統 | ? 通過機械泵可達到10E-2 Torr. ? 通過分子泵泵可達到10E-5 Torr.
| ||||||||||
供氣系統 （可選） | ? 科晶公司提供各種通道浮子、質子流量計可供選擇，以實現氣體流量的精確控制。
| ||||||||||
減壓閥 | ? 可選用本公司減壓閥，以實現氣體壓力的精確控制。
| ||||||||||

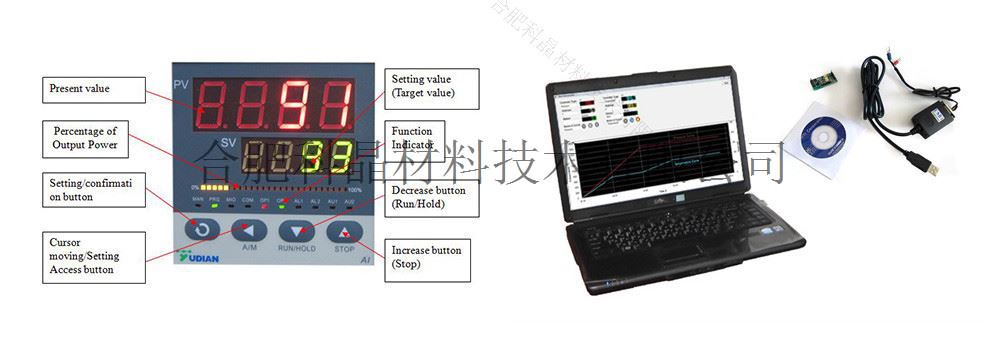

PC控制（選配） | ? 可選購電腦溫度控制軟件(用于YD518P系列控制器)用于控制升溫曲線和導出數據 |
