| 產品特點 | · 手套箱前窗門設計為開啟式，便于放入設備 · 有循環凈化系統,可使手套箱內H2O & O2< 1ppm · 可選配過度藏加熱，最高溫度可達200℃ · 可選購有機吸系統和酸性氣體吸附系統 · 可選購隔離墻，來負責手套箱單體之間的隔離和連通 |
| 電源要求 | · 110VAC 或 220VAC, 50/60Hz, 單相 · 功率：5.5KW |

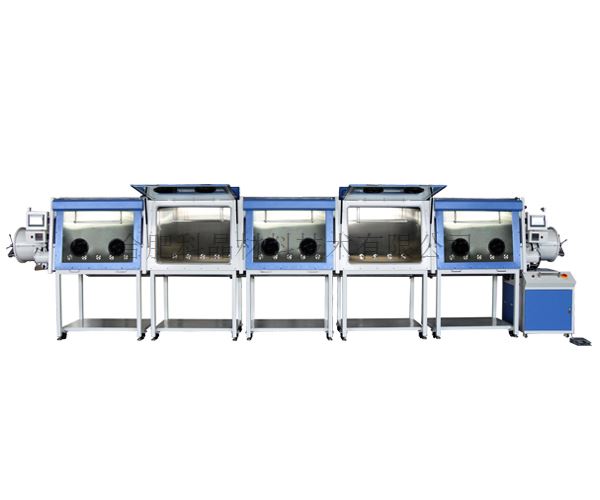

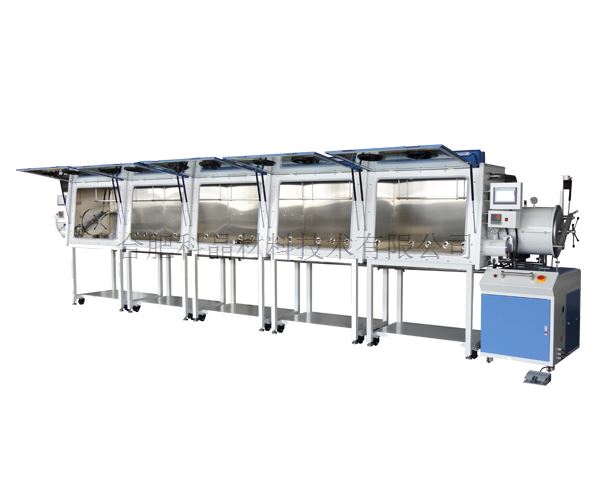

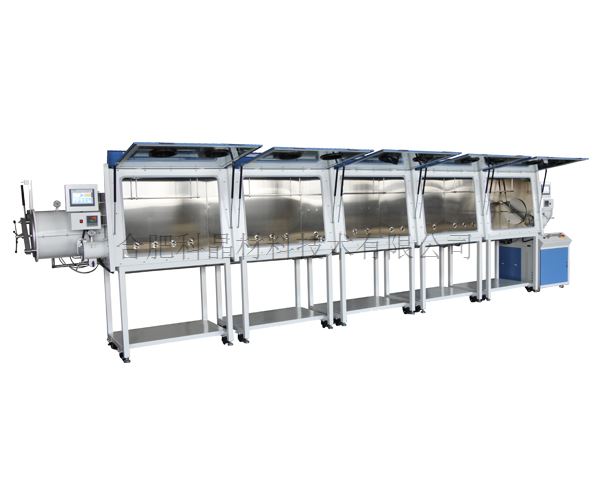

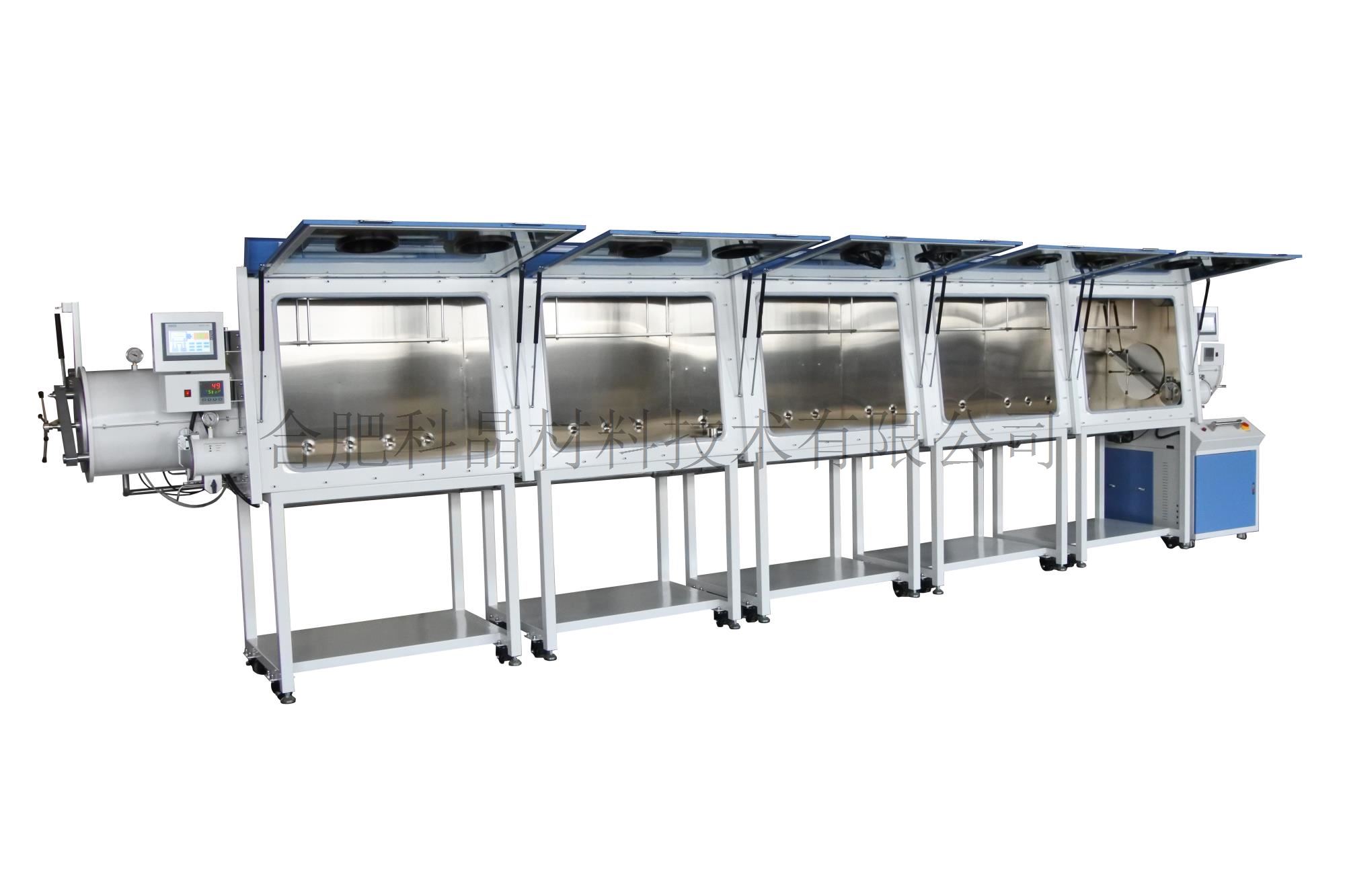

| 手套箱腔體 | · 腔體材料：304不銹鋼，厚度3mm · 前窗開啟式設計，材料為透明鋼化安全玻璃，厚度8mm · 腔體為5接，每節腔體尺寸為1220mm(L) x 770mm(W) x 890mm(H)，總尺寸為6100(L) x 780mm(W) x 900mm(H) · 每節手套箱腔體頂部都安裝有滑動物料板：300mmL×250mmW×300mmH · 接口：每節箱體后側有4個KF40接口
|
| 過度倉 | · 4個過度倉（分別位于左右兩側） · 大過度倉尺寸：內徑Φ360mm×長度600mm · 小過度倉尺寸：內徑Φ150mm×長度300mm · 最大真空度：100Pa · 大過度倉內安裝有滑動托盤 · 可選購大過度倉加熱（需額外付費），最高溫度可達200℃ |
| 手套 | · 材料：丁基橡膠 · 尺寸：Φ203mm(8英寸）×813mm(32英寸） |

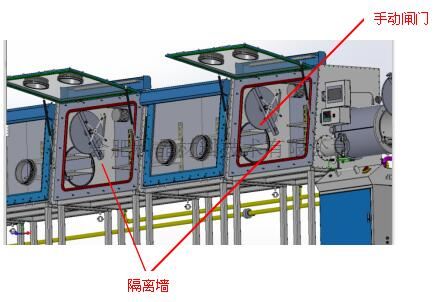

| 隔離墻（可選） | 可選購隔離墻，用于將相連的兩個手套箱單體隔離開 隔離墻上有一手動開啟閘門，直徑為Φ360mm
|

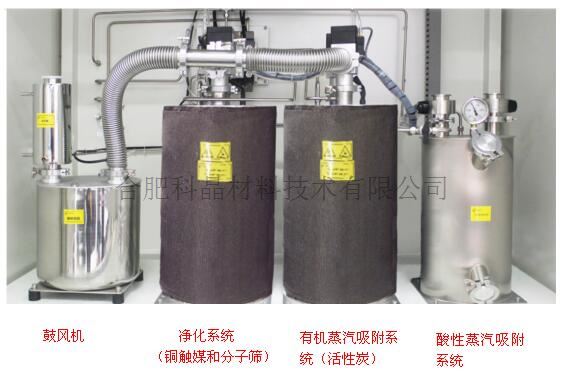

| 凈化系統 | · 可使手套箱腔體H2O & O2< 1ppm · 凈化材料：銅觸媒（BASF R3-11G 除氧）10KG，分子篩（Na86((AlO2)86(SiO2)106.XH20UOP 13X APG 4*8 除水）10KG · 凈化能力：除氧120L，除水4KG · 粉塵過濾：配有2個粉塵過濾器可過濾顆粒>0.3um,安裝位置一個氣體入口和一個氣體出口 · 可選：有機溶劑吸附系統（采用材料活性炭，約5KG），酸性氣體吸附系統（SDG干式酸性吸附劑，約5kg）， 注意:活性炭和SDG干式酸性吸附劑不可再生重復使用，大約1年更換一次（根據用戶使用環境）
粉塵過濾器濾芯
|
| 循環&再生 | · 循環工作氣體：N2, Ar, He · 注意在Ar氣環境下所使用設備，輸入電壓需<24V · 循環能力：鼓風機流量：120m3/h · 再生：觸摸屏PLC控制自動再生 · 再生氣體：工作氣體與氫氣混合（氫氣5%-10%） · 自動清洗功能，循環凈化腔，開啟自動清洗功能，可是腔體中的O2 < 200ppm & H2O < 50ppm |
| 真空泵 | 雙極旋片式機械泵，泵的出口安裝有油霧過濾器 抽氣速率：240L/min
|

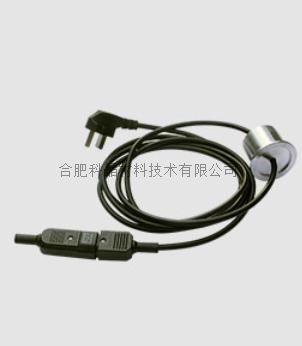

| 饋通 | 設備中配有電源相饋通，接有插排（5個插座位置），最大承載電流15A。可接手套箱外部電源110V或220V
|

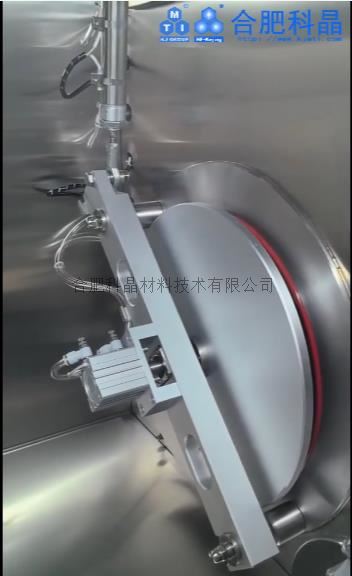

| 可選 | 可選大過度倉氣動開門(鋼瓶氣驅動)，便于手套箱內外轉移樣品或設備（可點擊下方圖片，了解詳情）
|

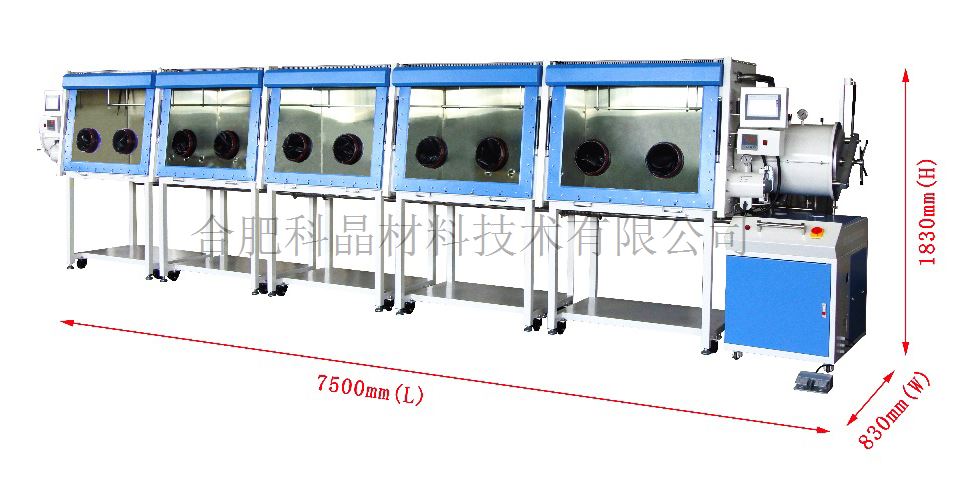

| 手套箱尺寸 |
|
| 認證 | ·此產品已通過CE認證 證書編號：M.2021.206.C67999 ·若客戶出認證費用，本公司保證單臺設備通過德國TUV認證或CAS認證
|
| 運輸重量 | 約1600kg |
| 控制系統 | 顯示和設置界面為西門子PLC觸摸屏 控制功能：壓力控制，循環控制，再生控制和自診斷等 壓力控制：控制腔體壓力，箱體工作壓力在+/-10mbar內可自由設置，超出+/-13mbar系統自我保護 腳踏開關：箱體內氣壓可通過腳踏開關調整 水傳感器：0-1000ppm,顯示精度0.1ppm 氧傳感器：0-1000ppm,顯示精度0.1ppm |
| 應用注意事項&警告 | 手套箱內部氣體循環時，必須保證循環系統管道通暢，不可堵塞 手套箱中不可通入腐蝕性氣體，否則會損壞水氧傳感器 要定期對手套箱進行再生 手套箱的除氧速率要根據所通入的工作氣體而定，采用N2的除氧效果要比通入Ar好 ，N2質量較小 若手套箱內部放有腐蝕性氣體（如LiPF6電解液），不使用時，必須把裝液體的瓶子密封好，否則電解液會腐蝕不銹鋼腔體 |
