| 型號(hào) | EQ-Die-30D |
| 模具高度 | 2" (50 mm) |
| 直徑 | 模具內(nèi)徑：1.18" (30 mm) 模具外徑：2.44" (62mm) |
| 重量 | 約3.63kg |
| 基本參數(shù) | ·一根模芯內(nèi)徑30 mm ·由高度拋光的硬化鋼制成，洛氏硬度為60-62 ·平均粗糙度（Ra):0.08 μm ·一個(gè)用于保護(hù)模芯的模套 ·兩個(gè)經(jīng)過高度拋光的壓桿（長度分別是12 mm和70 mm），可確保與模套完美適配 ·一個(gè)鋼套用于取出樣品 ·最大承受壓力：67噸（室溫下）或930MPa |

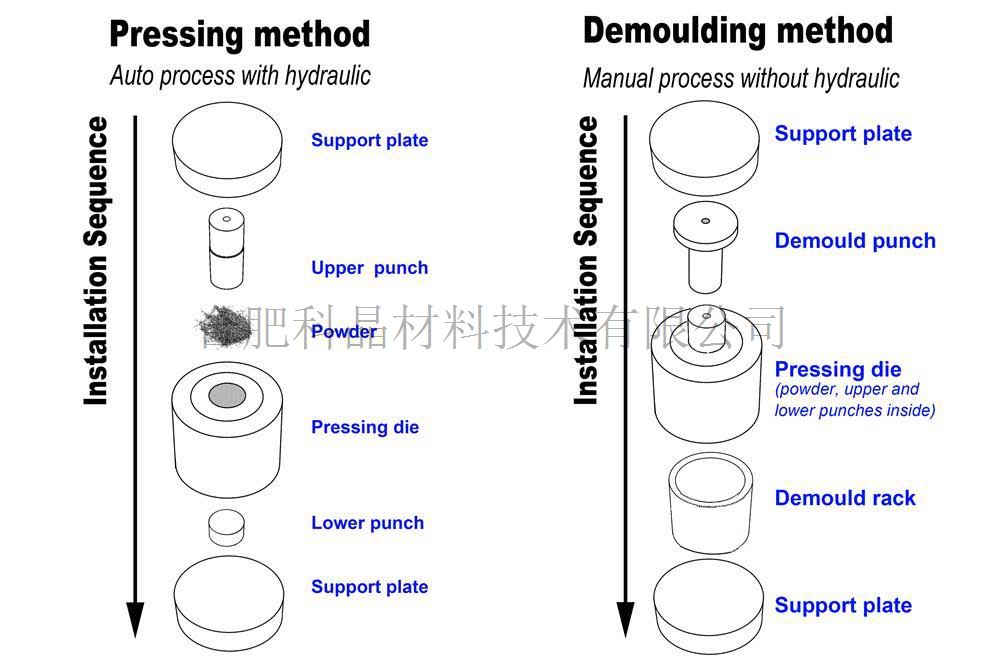

| 模具安裝示意圖 |
|

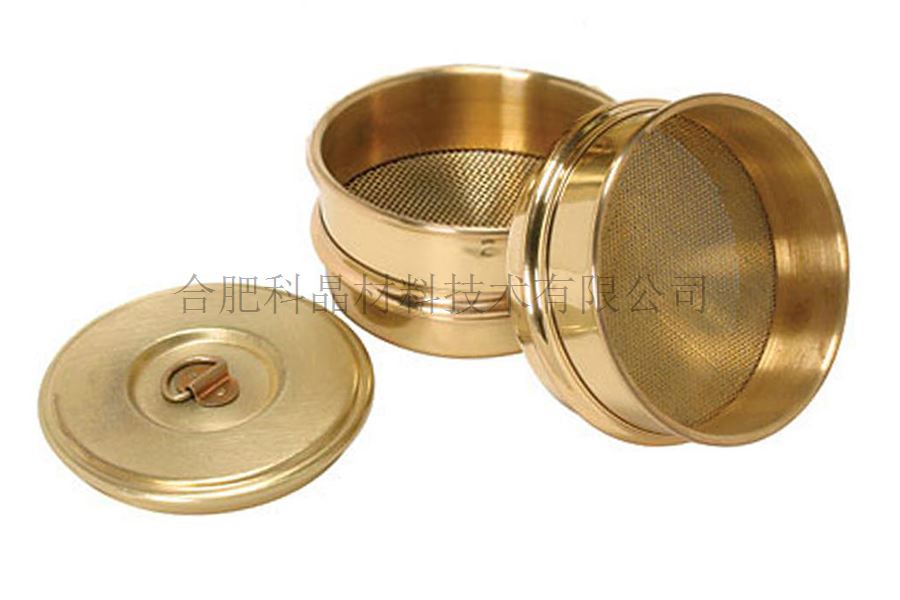

| 注意事項(xiàng) | ·操作人員必須佩戴護(hù)目鏡 ·不得使用粒徑小于 30 微米的粉末; ·小顆粒可能會(huì)滑入推桿和模套之間的間隙，并在擠壓過程中對模套造成損壞； ·壓制前將粉末球磨或研磨至32~75微米； ·3＂直徑的篩網(wǎng)200或450目，可將32~75微米的顆粒從粉末團(tuán)塊中分離出來（圖1） ·每次使用前請用酒精清洗模具 ·為避免模具生銹，每次使用后需用酒精清洗并涂上防銹油，存放在干燥處 ·為避免損壞模芯和模套，我們強(qiáng)烈建議使用專業(yè)的實(shí)驗(yàn)室液壓機(jī)壓制粉末，以確保壓制界面的平整和壓力的均勻 ·對于粘稠的金屬粉末，如鋁、鎂、鋅的壓制，請使用干性或醇基潤滑劑，以減少壓制過程中的摩擦； ·請勿壓制易燃、腐蝕性或易爆材料 ·您可以考慮使用氮化硼脫模劑來輕松脫模。請點(diǎn)擊下方圖片訂購。
|
| 樣品制作步驟 | ·用瑪瑙研磨缽混合研磨粉末； ·將粉末在高溫爐中用適當(dāng)?shù)臏囟冗M(jìn)行煅燒混合； ·將煅燒后的粉末再次用研缽研磨； ·再將粉末倒入模具中； ·將樣品在壓力機(jī)中用適當(dāng)?shù)膲毫M(jìn)行壓制 ·從模具中取出樣品 ·再用合適的溫度進(jìn)行燒結(jié) ·這樣，新的材料樣品就制作完成了。 |
| 保修范圍 | 壓片模具屬于消耗品，不在科晶的保修范圍內(nèi)。 |
Copyright © 2019 合肥科晶材料技術(shù)有限公司 版權(quán)所有 皖I(lǐng)CP備09007391號(hào)-1
皖公網(wǎng)安備 34012302000974號(hào)
查看誠信檔案
