| 產品特點 | · 獨特的真空吸鑄功能，可鑄造直徑6mm的金屬棒 · 設計每個工位熔煉樣品＜10g(Fe密度計），最高溫度3000℃ · 水冷不銹鋼腔體，電極槍，水冷銅坩堝（可熔煉多組樣品，相互不污染） · 電弧槍和手動調節角度和高度 · 設備上安裝有一機械操作桿，可在不破壞真空或氣氛環境下翻轉樣品，使樣品熔煉更加充分。 · 一個帶有慮光鏡的觀察窗口，用于觀察熔煉過程
鑄造模塊 前門 觀察窗 照明口 樣品翻轉桿 |
| 真空腔體 | · 不銹鋼水冷真空腔體，尺寸Φ182mm×225H · 一個前開門，尺寸為Φ120mm,便于放樣和取樣 · 一個傾斜的觀察窗口，便于觀察熔煉過程 · 設備上安裝有一機械操作桿，可在不破壞真空或氣氛環境下翻轉樣品，使樣品熔煉更加充分。 · 腔體材質：304不銹鋼
|

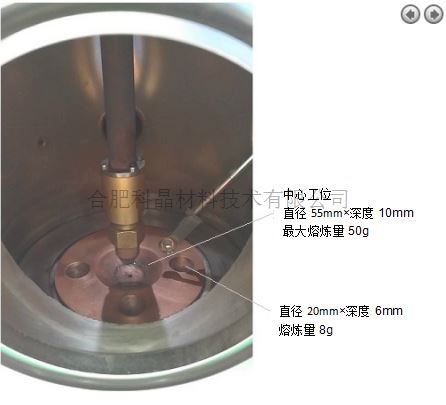

| 真空鑄造&銅坩堝 | · 真空吸鑄：直徑6mm,圓棒，最大量30g(可定制吸鑄模具：直徑3-8mm圓棒，或厚度1-3mm片狀），如圖1 Φ3×70mm棒材和圖3 厚度1mm片材 · 真空吸鑄過程：熔煉樣品被快速抽到一個銅模中，樣品快速進入銅模，快速冷卻凝固，可減少樣品縮孔缺陷 · 設備中安裝一個真空電磁閥，用于吸鑄操作 · 水冷銅坩堝有7個熔煉工位 · 中心工位（直徑50mm×深度10mm） · 其他6個工位（直徑20mm×深度8mm），每個工位最大熔煉量10g
圖1 圖2 圖3 |
| 真空表 | · 設備上安裝有一個機械式真空表（圖1） · 可選購數顯型防腐真空計（圖2）
圖1 圖2 |

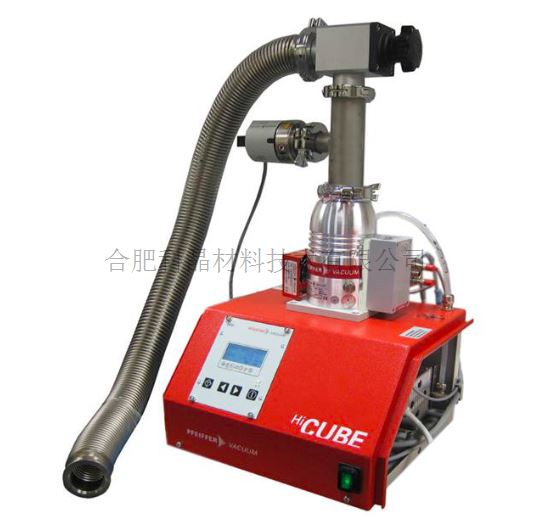

| 真空泵（可選） | ·真空度更加真空泵配置： 10-3Torr (采用機械泵） 10-5Torr（采用分子泵系統）
機械泵 分子泵系統 |
| 電源 | · 輸入電壓：380VAC，50/60Hz,12KW · 最大輸入電流：40A · 輸出：48VDC，最大輸出電流250A · 帶有脈沖輸出功能，便于啟動電弧
|
| 鎢電極 | ·直徑4mm鎢電極，并且帶有水冷卻 ·鎢電極角度可調，高度可調（最大30mm）,可多工位熔煉 ·熔煉樣品＜10g,最高溫度3000℃，可熔煉各種合金 圖1 4.5g 鎢樣品 圖2 10g 鎢樣品
圖1 圖2 |
| 可選項（需額外費用） | ·坩堝： 大的水冷銅坩堝：直徑55mm×深度10mm(圖1-3），匹配300A電源，可熔煉50g樣品（按Fe密度計） 可用于封裝Ta或其他合金管，可選旋轉夾具機構（圖4-5）
圖1 圖2 圖3 圖4 圖5
澆鑄模具 電弧熔煉爐澆鑄的視頻
|
| 水冷機&氣體 | · 需要循環水冷機（標配中不包含），對腔體，銅坩堝&模具，和電極水冷 · 可在本本公司購買循環水冷機KJ-5000 · 水冷管尺寸：外徑12mm×內徑8mm · 熔煉樣品需要高純氬氣（純度≧5N）（設備中不包含） · 熔煉時可能需要5% H2 + 95% Ar防止樣品氧化
|
| 設備尺寸 | ·主機：540 mm W × 540 mm D × 920 mm H ·電源：320 mm L x 185 mm W x 485 mm H |
| 重量 | ·50kg |
| 質保 | ·一年質保期，終身維護 |
| 應用&注意事項 | · 熔煉樣品需要采用高純氬氣≥5N · 氣瓶上需要安裝雙級減壓閥（圖1） · 為避免熔煉時顆粒進入真空泵，損壞真空泵，可在真空泵前安裝顆粒過濾器（對于分子泵系統最高真空度10-4Torr）(圖2） · 熔煉樣品時必須佩戴防護眼鏡 · 熔煉樣品腔體的內氣壓：低于正壓0.01MPa,高于負壓0.09MPa.不可在高真空或高正壓環境下操作。 · 熔煉過程中，鎢電極不可接觸樣品和銅坩堝！樣品熔煉過程中，不可操作樣品翻轉桿。 · 可選：可用石英罩隔開各個工位的樣品，防止不同工位的樣品相互污染（圖3）
圖1 圖2 圖3 |
