| 設備名稱型號 | ·2000℃手套箱感應熔煉系統（15KW感應電源，水氧含量《0.1PPM） IMCS-GB1700（2000度） |
| 手套箱 | ·型號：VGB-6 ·電源：AC 220V 50HZ ·功率：1.7KW ·手套箱前窗都設計為開啟式，尺寸: 1200(L) x 800mm(W) x 930mm(H) ·殼體材料: 304不銹鋼，2個HEPA粉塵過濾器，過濾顆粒>0.3 μm ·主前級室尺寸: 385mm(Dia.) x 588mm(L) ·小前級室尺寸: 150mm(Dia.) x 300mm(L) ·最大真空度: 100 Pa ·操作氣體：惰性氣體如N2，Ar和He ·再生氣體：H2 (5%)和操作氣體 氣體凈化系統： ·自動再生過程 ·自動凈化功能 ·凈化柱:采用BASF的除氧材料，UOP的除水材料 控制系統： ·水探頭：采用美國米歇爾品牌，0～1000ppm觸摸屏顯示，精度0.1 ppm ·氧變送器：采用德國博士品牌，0～1000ppm觸摸屏顯示，精度0.1 ppm ·壓力傳感儀：采用美國setra品牌，-2500～2500Pa觸摸屏顯示，精度±1Pa ·控制系統：SIEMENS彩色觸摸屏（6寸），PLC控制系統，中英文雙語可切換 ·配有一個雙級旋片真空泵（含油霧過濾器） ·手套箱腔體底部的中間位置開有KF100的接口與感應加熱系統的上法蘭連接。 |
| 感應電源 | ·型號：SPG-50K-15AB ·電源：3*220V 60HZ ·最大輸出功率：15KW ·震蕩頻率：30-100KHz ·線圈尺寸：156mmO.D*140mmI.D*90mmH ·冷卻水要求：≥ 0.2Mpa ≥ 6L/Min |
| 石英腔體與密封法蘭 | ·石英腔室尺寸：外徑φ130*內徑φ122*280mm ·下法蘭固定在爐架上，上下法蘭采用四根膠木輥連接與支撐 ·上法蘭上的一個φ6.35mm的雙濤接頭為進氣口，一個不銹鋼針閥控制出氣的通斷，法蘭頂部的KF100接口通過快速連接的方式與手套箱的接口連接。手套箱腔體內的KF100接口安裝了一個外法蘭，外法蘭上的一個φ6.35mm的雙卡套接口為備用接口，一個不銹鋼針閥控制氣體的通斷，安裝了一個量程為-0.1-0.15MPa的機械壓力表用于觀察爐管內壓力；安裝有半圓形把手，利于法蘭的開啟
·下法蘭上的一個φ6.35mm的雙卡套接頭為出氣口，一個不銹鋼針閥控制出氣的通斷；一個KF25接口為抽真空接口；安裝了一個安全泄壓閥，當腔室內氣壓達到上限壓力時，安全閥自動打開排氣；一個鎧裝接口用于安裝測溫熱電偶，測量坩堝底部溫度。 |
| 石墨坩堝與保溫材料 | ·配有一個高純石墨坩堝50.8（OD）× 40（ID）× 115 Hmm,用于加熱和熔煉金屬，帶有蓋子，最大容量：樣品所占容積為石墨坩堝容積的1/2
石墨坩堝（含蓋） 石墨坩堝 ·可熔煉物料質量：最大0.6Kg（按純鐵的密度計算），也可配置多孔坩堝實現高通量熔煉。（可均勻配置12個直徑φ8mm的孔）
·保溫層：石墨坩堝外環繞三層隔熱材料，分別為石墨氈—氧化鋁—高溫氈，石墨保溫毯（可耐溫2200℃）氧化鋁毯（耐溫1700℃）； ·三塊鋼化玻璃圍著石英腔體形成了一個保護罩，保證了實驗的安全性 ·四個風扇分布在腔體的四周，有利于散熱。 |
| 溫控系統&熱電偶 | ·精密數顯溫控系統，采用PID調節方式 ·可設置28段升降溫程序 ·帶有過熱和斷偶保護 ·控溫精度：+/- 3 oC ·熱電偶: C 型熱電偶 (Φ6.35x400mm L ) ·連續工作溫度: 800oC~1600oC（1600℃<4小時） ·最高工作溫度: 2000℃(<30min) ·升溫速率： 室溫-1000℃≤1℃/s； 1000℃-1600℃≤1℃/2s； 1600℃-2000℃≤1℃/4s；
|
| 水冷設備（選配） | ·型號：KJ-5300 ·電源：AC 220V 50HZ ·電流：0.4-5.1A ·最大輸出功率：1.12KW ·出入水口：外徑12mm轉接頭 ·流速：15L/min ·水箱容量：12L
|
| 真空系統（選配） | ·型號：VRD-8 ·電源：AC220V/50Hz ·功率：0.4KW ·極限真空度：5.0*10-1Pa（無負載） ·抽氣速率：2.2L/s ·抽氣口：KF25接口
|

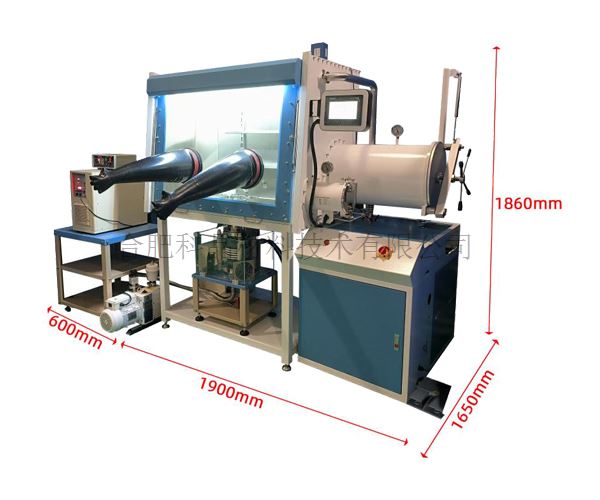

| 設備外形尺寸 | ·設備主體：1900*1650*1860mm（長*寬*高） ·感應電源：主機：520*260*450mm（長*寬*高） 分機：460*260*370mm（長*寬*高） ·溫控盒：250*250*100mm（長*寬*高）
|
| 重量 | ·約630KG（含手套箱重量） |
| 質保 | ·一年質保期，終生維護 · 特別提示： 1、耗材部分如加熱元件、爐管、樣品坩堝等不包含在內 2、因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內 |
| 應用注意事項 | ·爐管內氣壓不可高于0.02MPa（相對氣壓）； ·由于氣瓶內部氣壓較高，所以向剛玉管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全； ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） ·我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責。 ·實驗時，石英管內必須通入惰性氣體保護氣氛，以保護石墨坩堝和C型熱電偶。 ·氣體的流量應＜200SCCM（200ml/min）
|
