| 名稱型號 | ·1100℃下裝載氣氛可控快速加熱爐(ID200xH100mm，最大50度/s) VBF-1100X-RTP-ASD |
| 產品特點 | ·短波紅外加熱,最快升溫高達速率50℃/S ·獨特的進出料機構，可配合協助機器人便捷的完成自動放樣 ·系統軟件執行自動進出樣品，開關密封法蘭，通入惰性氣體清洗，自動控制進氣流量，升溫，恒溫，降溫，可以進行多次循環操作 ·通過通訊配合機器人實現對樣品自動放取，實現全工藝的完全自動化 ·購買多臺設備可以實現高通量樣品燒結，一臺機器人對多臺設備進行取放樣 ·雙層殼體結構并帶有風冷系統 ·帶有電阻真空計可做微正壓恒壓控制（103000-120000 Pa），維持爐內的壓力 ·高純度氧化鋁纖維絕熱材料更加節能 ·軟件可記錄包括溫度、壓力等數據，并通過通訊上傳
|
| 加熱爐系統 | ·電源:三相AC380V 50HZ ·最大功率：18KW ·最高工作溫度：1000℃（＜30min) ·長期工作溫度：900℃ ·控溫?zé)犭娕迹篕型熱電偶X1根 ·加熱元件：紅外燈管12根(短波紅外燈管)，1.5KW/根 ·加熱區尺寸：Ф210mm*100mm ·配有Φ130mm石英管（最大可選配Φ150mm） ·控制系統和爐體采用分體式 ·升溫速率：室溫至900℃：建議升溫速率10℃/s 最大升溫速率50℃/s ·降溫速率：（爐內密閉環境）: 800℃-350℃ 降溫速率55℃/min 350℃-200℃降溫速率5℃/min ·降溫速率：（爐外開放環境）：800℃-350℃ 降溫速率200℃/min 350℃-50℃降溫速率35℃/min
|
| 溫控系統 | ·包含一款808P型溫度控制器(也可選配歐陸儀表恒溫精度可達±0.1℃） ·PID自動控溫系統 ·智能化50段可編程控制 ·控溫精度：±1℃ ·SCR高精度智能功率調整輸出 ·默認DB9 PC通信連接端口
|
| 不銹鋼法蘭密封系統 | ·一套水冷密封法蘭，密封法蘭和剛玉管法蘭之間采用壓緊硅膠O型圈密封方式 ·上法蘭裝有電阻真空計，K型熱電偶，機械壓力表和G1/4雙卡套進氣口 ·上法蘭預留KF25抽氣口 ·下法蘭采用O型圈+電缸壓緊密封方式 ·石英管堵，樣品臺，放置在下法蘭上 |

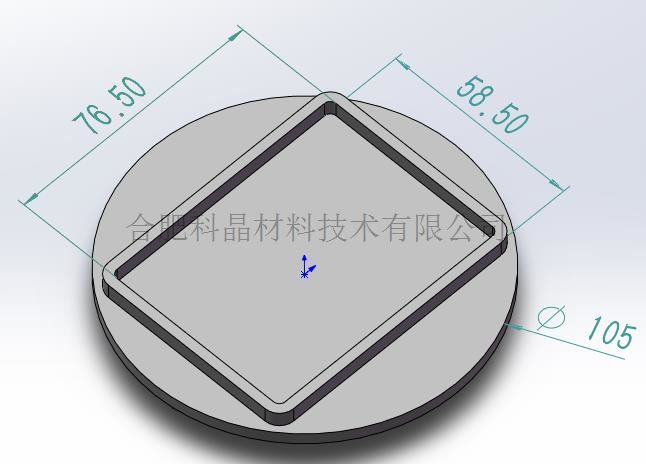

| 樣品臺和管堵 | ·管堵采用白石英擋片，兩片白石英擋片通過三個陶瓷柱固定 ·樣品臺直徑105mm,樣品臺上有方型凹槽(76*58mm),樣品放置在方型凹槽內(樣品臺根據客戶可以定制） ·樣品臺
|
| 軟件功能 | 通過軟件可以進行以下操作： 設置加熱爐升溫曲線，設置通入加熱爐內氣體流量大小，設置取放樣循環次數 參數設置完成后，加熱爐配合機器手可以完成以下流程 ·機器人裝樣后，能夠自動關閉艙門 ·抽真空，洗爐，并通入流動保護氣體（也可設定空氣燒結，真空燒結） ·執行程序多段升溫恒溫和降溫步驟（高達50段） ·程序完成后，停氣，能夠在300度打開艙門完成換樣 ·換樣完成后，可以繼續重復進行原有的溫度程序 （程序開源，配合機械手和對軟件進行嵌入式循環工藝控制） ·全流程自動記錄工藝和通訊上傳 軟件顯示以下參數： ·爐管內壓力數值（包括真空度） ·設備內置一路0-5000sccm的質量流量控制器 ·清洗周期（0-3次） ·前面板上安裝RJ45通信接口，可連接PC或無線路由器實現遠程控制(PC和路由器可另行提供) ·電腦操作軟件，可支持多臺加熱爐 ·向現有客戶開放通信代碼，將設備與機器人連接，實現無人操作
|
| 自動化協助機器人(選配） | 可搭配機械手進行多臺設備連續送料 ·額定負載：5KG ·工作半徑：900mm ·最大臂展：1096mm ·額定電壓：DC48V ·本體重量：25KG ·重復定位精度：±0.02mm ·通訊方式：TCP/IP,Modbus,無線網絡 ·典型功耗：150W
|
| 水冷機（選配） | ·型號：KJ-5000 ·工作電壓：AC 220V 50HZ ·工作電流：1.4-2.1A，制冷量：2361Btu/h ·壓縮機功率：300W，水箱容量：6L ·最大流量：16L/min，凈重：24 Kg
|
| 真空系統（選配） | ·配套機械泵，真空度可以達到10-2 ttor ·配套分子泵，真空度可以達到10-5 ttor
|
| 產品尺寸 | ·兩臺外形尺寸：1200*800*1300mm（長*寬*高） ·單臺外形尺寸：550*580*130mm（長*寬*高） ·電氣控制箱外形尺寸：500*450*850mm
|
| 重量 | ·約100kg |
| 保質期 | ·1年（不包含爐管，氟膠O型圈和加熱元件等損耗件） |
| 視頻 |
展示視頻 |
使用注意事項 | ·石英管內氣壓不可高于0.02MPa ·由于氣瓶內部氣壓較高，所以向石英管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa，建議在本公司選購減壓閥，本公司減壓閥量程為0.01MPa-0.1MPa,使用時會更加精確安全 ·對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開泄氣閥，以防意外發生（如爐管破裂，法蘭飛出等） ·我們不建議客戶使用易燃易爆和有毒的氣體，如果客戶工藝原因確實需要使用易燃易爆和有毒氣體，請客戶自行做好相關防護和防爆措施。由于使用易燃易爆和有毒氣體而造成的相關問題，本公司概不負責 |
